Разводка розеток в разных комнатах

Правильная разводка розеток в разных комнатах – это один из важнейших этапов проектирования и монтажа электропроводки в квартире. От того, насколько грамотно будет продумана схема подключения, распределение нагрузки и выбор типов розеток, зависит не только удобство использования бытовых приборов, но и, что самое главное, безопасность всей электрической сети. Ошибки на этом этапе могут привести к перегрузкам, короткому замыканию и даже пожарам. Современная квартира насыщена электроприборами, каждый из которых требует надежного и безопасного подключения. В этой статье мы подробно рассмотрим принципы разводки розеток в различных помещениях, учитывая их функциональное назначение, особенности нагрузки и требования электробезопасности. Мы обсудим, как правильно распределить нагрузку на сеть, какой силовой кабель использовать, а также как обеспечить надежную защиту от короткого замыкания и других аварийных ситуаций. Эти правила электромонтажа являются основой для долговечной и безопасной электропроводки в квартире.

1. Общие принципы разводки розеток и электробезопасность

Прежде чем приступать к планированию, необходимо усвоить базовые принципы.

1.1. Разделение на группы и распределение нагрузки

• Принцип: Вся электропроводка в квартире должна быть разделена на несколько независимых групп, каждая из которых защищается отдельным автоматическим выключателем в распределительном щите. Это позволяет равномерно распределить нагрузку на сеть и повышает безопасность.
• Рекомендуемые группы:
  • Группа освещения (отдельная для каждой комнаты или несколько комнат на одну группу).
  • Группа розеток общего назначения (для каждой комнаты или несколько комнат на одну группу).
  • Отдельные группы для каждой мощной бытовой техники (электрическая плита, духовой шкаф, стиральная машина, бойлер, кондиционер).
  • Группа розеток для ванной комнаты.
  • Группа розеток для кухни (помимо мощных приборов).
• Преимущества: В случае перегрузки или короткого замыкания сработает только автомат соответствующей группы, а остальная квартира останется под напряжением. Это также удобно при ремонте или обслуживании.

1.2. Выбор силового кабеля и сечения проводов

• Материал: Для современной электропроводки используется только медный силовой кабель.
• Сечение:
  • Для розеточных групп общего назначения: медный кабель сечением 2.5 мм² (3 жилы: фаза, ноль, заземление).
  • Для мощных приборов (электроплита, духовой шкаф): медный кабель сечением 4 мм² или 6 мм² (в зависимости от мощности прибора).
  • Для освещения: медный кабель сечением 1.5 мм² (3 жилы).
• Маркировка: Рекомендуется использовать кабель ВВГнг-LS или NYM, которые не распространяют горение и имеют низкое дымо- и газовыделение.

1.3. Заземление и защита от короткого замыкания

• Заземление: Все розетки в квартире должны быть с заземляющим контактом. Заземляющий провод (желто-зеленого цвета) должен быть проложен до каждой розетки и подключен к соответствующему контакту.
• Автоматы защиты: Каждая группа должна быть защищена автоматическим выключателем соответствующего номинала. Номинал автомата выбирается исходя из сечения кабеля и максимальной нагрузки.
• УЗО (Устройство Защитного Отключения): Обязательно для защиты от поражения электрическим током при утечке тока. Рекомендуется установить общее УЗО на всю квартиру и/или отдельные УЗО на группы повышенной опасности (ванная, кухня).
• Дифференциальные автоматы: Сочетают функции автоматического выключателя и УЗО.

1.4. Типы розеток

• С заземлением: Стандарт для большинства помещений.
• Влагозащищенные (IP44 и выше): Для ванных комнат, кухонь, лоджий.
• Со шторками: Для детских комнат, предотвращают доступ к токоведущим частям.

2. Разводка розеток в жилых комнатах (гостиная, спальня, детская)

Эти помещения обычно имеют схожие требования к размещению розеток.

2.1. Гостиная

• Зона ТВ и медиа:
  • Несколько розеток (4-6 шт.) для телевизора, ТВ-приставки, роутера, аудиосистемы. Располагаются за телевизором или медиа-центром, на высоте 30-140 см (если ТВ на стене).
  • Отдельные розетки для акустики, если она будет располагаться по углам или по периметру комнаты.
• Зона отдыха:
  • Розетки у дивана/кресел (2-3 шт.) на высоте 30 см от пола для зарядки гаджетов, подключения торшеров.
  • Если есть журнальный столик, можно предусмотреть розетки под ним или в полу.
• Рабочая зона (если есть):
  • Несколько розеток (3-4 шт.) у рабочего стола для компьютера, монитора, принтера, настольной лампы. Высота – 10-15 см над столешницей или 90-100 см от пола.
• Общие розетки: По 1-2 розетки в каждом углу комнаты на высоте 30 см для пылесоса, зарядных устройств, настольных ламп и т.д.

2.2. Спальня

• Прикроватные зоны:
  • По 2-3 розетки с каждой стороны кровати (для настольных ламп, зарядки телефонов, будильников). Высота – 10-15 см над прикроватной тумбочкой или 60-70 см от пола.
• Зона ТВ (если есть): Аналогично гостиной.
• Рабочая зона (если есть): Аналогично гостиной.
• Общие розетки: 1-2 розетки в других частях комнаты на высоте 30 см.

2.3. Детская комната

• Безопасность: Все розетки должны быть со шторками.
• Зона сна: 1-2 розетки у кровати для ночника, радионяни. Высота 30 см или 60-70 см.
• Игровая зона: 1-2 розетки в удобных местах на высоте 30 см.
• Рабочая зона (учебный стол): Аналогично рабочим зонам в других комнатах.
• На вырост: Планируйте розетки с учетом того, что ребенок будет расти и его потребности в электроприборах будут меняться (компьютер, игровые приставки).

3. Разводка розеток в кухне и столовой

Кухня – самое «электрифицированное» помещение, требующее особого подхода.

3.1. Розетки для крупной бытовой техники (отдельные линии)

• Электрическая плита/варочная панель: Отдельная линия с кабелем 3х4 мм² или 3х6 мм² и отдельным автоматом (25-40 А). Розетка (или клеммная коробка) на высоте 30-60 см от пола, за плитой или рядом с ней, чтобы не мешать установке.
• Духовой шкаф: Отдельная линия с кабелем 3х2.5 мм² и автоматом 16-20 А. Розетка на высоте 30-60 см (если духовка встроенная, то за ней или в соседнем шкафу).
• Посудомоечная машина: Отдельная линия с кабелем 3х2.5 мм² и автоматом 16 А. Розетка на высоте 30-60 см.
• Холодильник: Отдельная линия с кабелем 3х2.5 мм² и автоматом 16 А. Розетка на высоте 30-60 см, за холодильником или в соседнем шкафу.
• Микроволновая печь: Если она мощная и используется часто, лучше выделить отдельную линию (3х2.5 мм²). Розетка на высоте 110-120 см (над рабочей поверхностью) или 30-60 см (если стоит на отдельной полке).
• Бойлер/проточный водонагреватель: Отдельная линия с кабелем соответствующего сечения (3х2.5 мм² или 3х4 мм²) и автоматом. Розетка или клеммная коробка рядом с прибором.

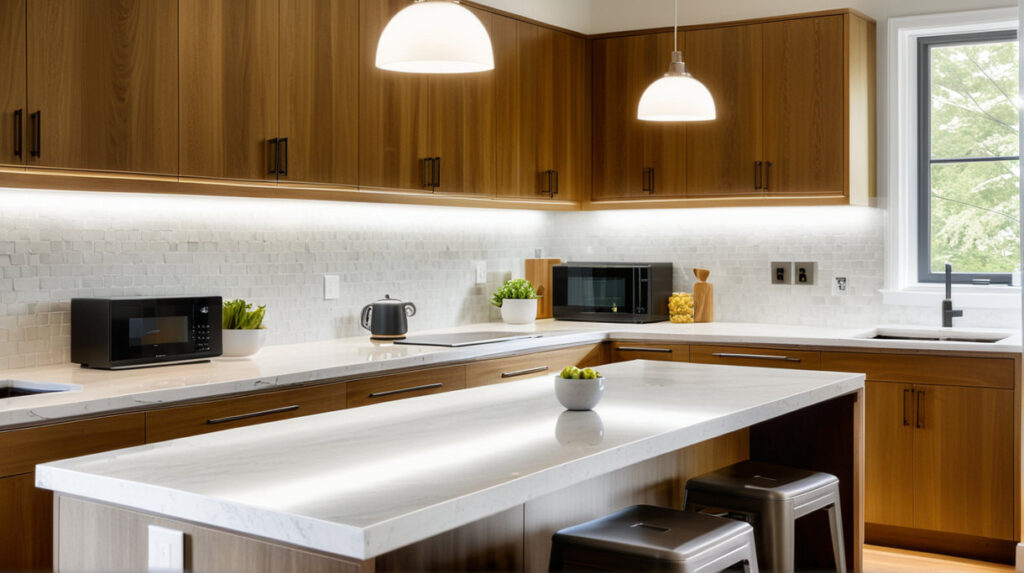

3.2. Розетки для мелкой бытовой техники на рабочей поверхности

• Количество: Рекомендуется не менее 4-6 розеток над рабочей поверхностью. Лучше установить блоки из 2-4 розеток в нескольких местах.
• Высота: 10-20 см над столешницей (обычно 110-120 см от чистого пола).
• Назначение: Для чайника, кофеварки, тостера, блендера, миксера, зарядки телефонов и т.д.
• Защита: Желательно подключить эту группу розеток через УЗО.

3.3. Розетки для вытяжки и подсветки

• Вытяжка: Розетка на высоте 190-200 см от пола, над местом установки вытяжки.
• Подсветка рабочей зоны: Обычно подключается напрямую к выключателю или через небольшую розетку, скрытую в шкафу.

4. Разводка розеток в ванной комнате и туалете

Влажные помещения требуют особого внимания к электробезопасности.

4.1. Зоны электробезопасности

• Зона 0, 1, 2: В этих зонах (внутри ванны/душа, над ними, в пределах 60 см от края) установка розеток либо запрещена, либо допускается только для приборов с низким напряжением или через УЗО с очень высокой степенью защиты (IP44 и выше).
• Зона 3: Далее 60 см от края ванны/душа. Здесь можно устанавливать розетки.

4.2. Рекомендуемые розетки и их расположение

• Розетка для стиральной машины: Отдельная линия с кабелем 3х2.5 мм² и автоматом 16 А, обязательно с УЗО. Розетка на высоте 30-60 см от пола, рядом с местом установки машины.
• Розетка для фена/бритвы: На высоте 100-130 см от пола, рядом с зеркалом. Обязательно влагозащищенная (IP44) и подключенная через УЗО.
• Розетка для водонагревателя: Если бойлер установлен в ванной, розетка (или прямое подключение через клеммную коробку) должна быть влагозащищенной и подключенной через отдельное УЗО.

4.3. Общие требования

• Все розетки в ванной комнате должны быть подключены через УЗО с током отсечки не более 30 мА.
• Избегайте прокладки проводов через душ или ванну.

5. Разводка розеток в прихожей, коридоре и на балконе

Эти зоны также требуют продуманного подхода.

5.1. Прихожая и коридор

• Общие розетки: 1-2 розетки на высоте 30 см от пола для пылесоса, сушилки для обуви, зарядки гаджетов.
• Розетки для специфических приборов: Если в прихожей планируется установка роутера, домофона, видеокамеры, предусмотрите для них розетки на соответствующей высоте.

5.2. Балкон/Лоджия

• Защита: Если балкон не отапливается и не утеплен, розетки должны быть влагозащищенными (IP44 и выше) и морозостойкими.
• Назначение: Розетки для освещения, подключения электрогриля, обогревателя, зарядки гаджетов.
• Количество: Минимум 1-2 розетки на высоте 30 см или 90-100 см.

Заключение

Грамотная разводка розеток в разных комнатах – это основа надежной и безопасной электропроводки в квартире. Ключевыми принципами являются разделение электросети на группы с индивидуальными автоматами защиты, правильное распределение нагрузки на сеть, использование медного силового кабеля достаточного сечения и обязательное заземление всех розеток. Особое внимание следует уделять помещениям с повышенной влажностью (ванная комната) и высокой концентрацией электроприборов (кухня), где необходимо применять влагозащищенные типы розеток и УЗО. Планирование размещения розеток должно учитывать не только существующую мебель, но и потенциальные изменения в будущем. Соблюдение этих правил электромонтажа, а также учет индивидуальных потребностей жильцов, позволит создать функциональную, удобную и, главное, безопасную электрическую сеть, которая будет служить вам долгие годы, обеспечивая защиту от короткого замыкания и других аварийных ситуаций.
