Как заменить проводку своими руками

Замена проводки в квартире – это серьезное мероприятие, требующее не только определенных знаний и навыков, но и строгого соблюдения правил электробезопасности. Старая электропроводка, особенно выполненная из алюминия, не способна выдерживать современные нагрузки, что чревато перегревом, короткими замыканиями, а в худшем случае – пожарами. Хотя электромонтаж лучше доверить профессионалам, многие домашние мастера задаются вопросом: «Как заменить проводку своими руками?». Выполнение этих работ самостоятельно возможно, но только при условии глубокого понимания всех процессов, наличия необходимого инструмента и строжайшего следования инструкциям. Эта статья предназначена для тех, кто решился на самостоятельный электромонтаж. Мы представим пошаговую инструкцию по замене проводки, начиная от планирования и отключения электропитания, заканчивая монтажом и проверкой системы. Особое внимание будет уделено безопасности, правилам соединения проводов и выбору материалов, чтобы ваша новая электропроводка в квартире была надежной и долговечной.

1. Подготовительный этап: Планирование и безопасность

Грамотная подготовка – залог успешного и безопасного электромонтажа.

1.1. Оценка состояния старой проводки и планирование новой

• Диагностика электросети: Оцените текущее состояние вашей электропроводки. Определите материал (алюминий или медь), сечение проводов, наличие заземления. Обратите внимание на видимые повреждения проводов, оплавленные розетки или выключатели.
• Определение нагрузки: Составьте список всех электроприборов, которые будут использоваться в квартире, с указанием их мощности. Это позволит правильно рассчитать необходимое сечение нового кабеля.
• Разработка электрической схемы: Нарисуйте подробную электрическую схему новой проводки. Отметьте расположение всех розеток, выключателей, светильников, распределительных коробок. Разделите потребителей на группы (освещение, розетки кухни, розетки комнат, мощные приборы). Для каждой группы предусмотрите отдельный автоматический выключатель в распределительном щите. Это основа для любого электропроекта.
• Места расположения: Продумайте оптимальное расположение розеток и выключателей. Розетки обычно располагают на высоте 30 см от пола, выключатели – 90 см. Для кухни и ванной комнаты требуются дополнительные розетки.

1.2. Выбор материалов и инструментов для электрика

• Кабель: Для жилых помещений рекомендуется использовать медный кабель ВВГнг (негорючий) или NYM.
  • Для розеточных групп – кабель сечением 2.5 мм² (3 жилы: фаза, ноль, заземление).
  • Для групп освещения – кабель сечением 1.5 мм² (3 жилы).
  • Для мощных приборов (электроплита, бойлер) – кабель сечением 4 мм² или более, в зависимости от мощности.
• Автоматические выключатели: Подбираются по номиналу (амперажу) в соответствии с сечением кабеля и мощностью подключаемых приборов. Обязательна установка УЗО (устройство защитного отключения) или дифавтоматов.
• Электрические щиты: Выберите щит подходящего размера для размещения всех автоматических выключателей, УЗО, счетчика.
• Распаячные коробки: Для соединения проводов.
• Розетки и выключатели: Соответствующие типу проводки (для скрытой или открытой).
• Инструменты:
  • Измерительные: Мультиметр (для проверки напряжения и сопротивления), индикаторная отвертка, рулетка, строительный уровень.
  • Ручные: Кусачки, пассатижи, стриппер (для снятия изоляции), отвертки (шлицевые и крестовые), нож для снятия изоляции.
  • Электроинструмент: Перфоратор или штроборез (для штробления стен), болгарка (для резки бетона), паяльник (для пайки проводов), шуруповерт.
  • Расходные материалы: Изолента, термоусадочные трубки, клеммники (WAGO, СИЗ), гильзы, алебастр или гипс (для фиксации кабеля), монтажная пена.

1.3. Правила электробезопасности

• Отключение электропитания: Перед началом любых работ с электропроводкой обязательно полностью отключите электропитание квартиры на главном автоматическом выключателе в подъездном или квартирном щитке. Убедитесь в отсутствии напряжения с помощью индикаторной отвертки или мультиметра.
• Обозначение: Повесьте табличку «НЕ ВКЛЮЧАТЬ! РАБОТАЮТ ЛЮДИ!» на рубильник.
• Рабочая одежда: Используйте защитные перчатки, очки.
• Не работайте в одиночку: Желательно, чтобы рядом был кто-то, кто сможет оказать помощь в случае непредвиденной ситуации.
• Используйте только исправный инструмент: Проверьте целостность изоляции ручек инструментов.

2. Демонтаж старой проводки и подготовка к монтажу

Аккуратный демонтаж – важный шаг, предшествующий новому монтажу проводки.

2.1. Демонтаж старой электропроводки

• Убедившись в отсутствии напряжения, приступайте к демонтажу.
• Снимите розетки, выключатели, светильники. Отсоедините старые электрические провода.
• Аккуратно извлеките старые провода из штроб или подрозетников. Если проводка скрытая, возможно, придется штробить по старым трассам.
• Демонтируйте старый распределительный щит, если он подлежит замене.

2.2. Разметка и штробление стен

• Нанесите на стены разметку будущих трасс кабеля, мест установки розеток, выключателей и распределительных коробок, согласно вашей электрической схеме.
• Штробление: С помощью перфоратора (с насадкой-долотом) или штробореза сделайте углубления (штробы) в стенах для укладки кабеля. Глубина и ширина штробы должны быть достаточными для свободного размещения кабеля.
• Подрозетники и распаячные коробки: Сделайте отверстия для установки подрозетников и распаячных коробок с помощью коронки по бетону/кирпичу.
• Пыль: Работы по штроблению очень пыльные, поэтому используйте респиратор и защитные очки.

3. Монтаж новой проводки

Этот этап требует особой внимательности и аккуратности.

3.1. Укладка кабеля

• Уложите кабель в подготовленные штробы. Кабель должен быть цельным от распределительной коробки до розетки/выключателя или светильника.
• Фиксируйте кабель в штробах с помощью алебастра, гипса или специальных крепежных элементов.
• Оставьте запас кабеля (10-15 см) в местах подключения розеток, выключателей и в распаячных коробках.

3.2. Установка подрозетников и распаячных коробок

• Установите подрозетники в подготовленные отверстия, закрепив их алебастром или специальными крепежами.
• Установите распаячные коробки в заранее определенных местах (обычно под потолком).

3.3. Соединение проводов (распайка)

Соединение проводов в распаячных коробках – один из самых ответственных этапов. От качества соединения зависит надежность и безопасность всей электропроводки. Используйте следующие методы:

• Сварка или пайка проводов: Самый надежный способ. Требует навыков и специального оборудования. Токоведущие жилы зачищаются, скручиваются, а затем свариваются или спаиваются. Место соединения тщательно изолируется.
• Клеммники: Современные клеммники (например, WAGO) обеспечивают быстрое и надежное соединение без скрутки.
• Опрессовка гильзами: Провода скручиваются и обжимаются специальными гильзами с помощью пресс-клещей.
• Болтовые соединения: Используются для соединения проводов большого сечения или для соединения алюминиевых и медных проводов (через стальную шайбу).
• ВАЖНО: Избегайте простой скрутки проводов без последующей сварки, пайки или опрессовки – это наименее надежный способ, который может привести к перегреву и пожару.
• После соединения провода тщательно изолируются (изолента, термоусадочные трубки).

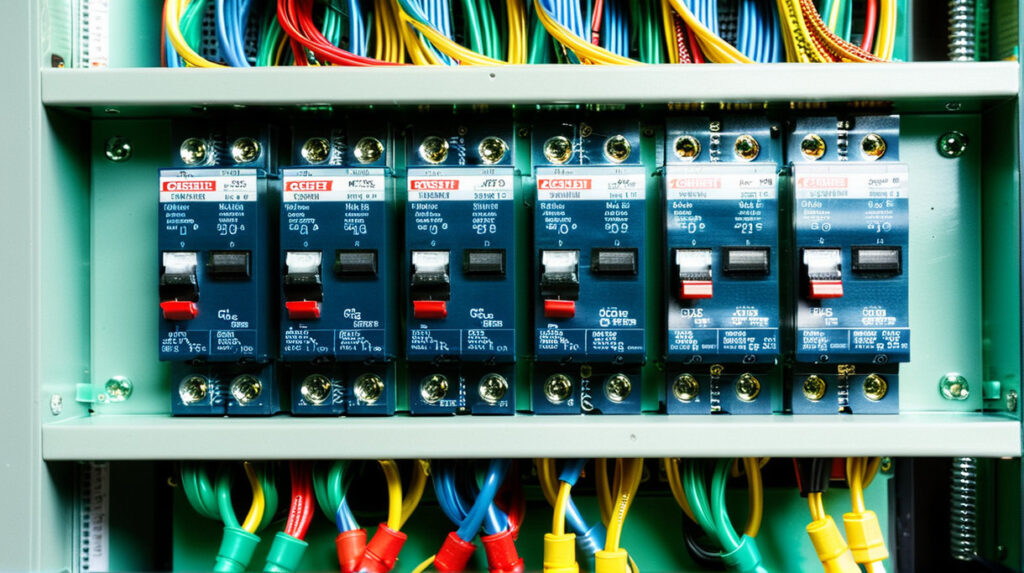

3.4. Монтаж электропроводки в распределительном щите

• Установите новый распределительный щит.
• Подключите к нему вводной кабель.
• Установите автоматические выключатели, УЗО или дифавтоматы для каждой группы потребителей.
• Подключите кабели от групп потребителей к соответствующим автоматам.
• Обязательно подключите заземление (желто-зеленый провод) ко всем розеткам и электроприборам.

4. Подключение оконечных устройств и тестирование

Завершающий этап, перед которым следует убедиться в правильности всех соединений.

4.1. Подключение розеток, выключателей и светильников

• Зачистите концы проводов и подключите их к соответствующим клеммам розеток, выключателей и светильников.
• Убедитесь в надежности контактов.
• Установите розетки и выключатели в подрозетники, закрепите их.

4.2. Проверка электрических контактов и диагностика

• Перед подачей напряжения проведите тщательную проверку всей системы с помощью мультиметра.
• Проверьте сопротивление изоляции.
• Проверьте отсутствие коротких замыканий между фазой, нулем и заземлением в каждой группе.
• Проверьте целостность цепи.

4.3. Подача напряжения и тестирование системы

• После всех проверок можно подать напряжение.
• Включите поочередно каждый автоматический выключатель.
• Проверьте работу всех розеток (с помощью индикаторной отвертки или тестера розеток), выключателей и электроламп.
• Проверьте работу УЗО, нажав на кнопку «Тест».

5. Дополнительные аспекты и правила электромонтажа

5.1. Скрытая и открытая проводка

• Скрытая проводка: Прокладывается внутри стен (в штробах) или под отделочными материалами. Более эстетична и безопасна, но сложнее в монтаже и ремонте.
• Открытая проводка: Прокладывается по поверхности стен в кабель-каналах, гофротрубах или на скобах. Проще в монтаже и ремонте, но менее эстетична.

5.2. Монтаж электропроводки в деревянном доме

• В деревянных домах к монтажу электропроводки предъявляются повышенные требования пожаробезопасности. Кабель должен быть проложен в металлических трубах или специальных кабель-каналах из негорючих материалов.

5.3. Электропроекты и нормативы

• Для сложных объектов или полной замены проводки в большом доме рекомендуется заказать профессиональный электропроект.
• При выполнении работ своими руками обязательно ознакомьтесь с действующими правилами электромонтажа (ПУЭ — Правила устройства электроустановок).

Заключение

Замена проводки своими руками – это сложная и ответственная задача, требующая тщательного планирования, строгого соблюдения нормативов и правил электробезопасности. Отключение электропитания перед началом работ, правильный выбор кабеля и автоматических выключателей, аккуратная прокладка и надежное соединение проводов (пайка проводов, использование клеммников) – ключевые моменты, от которых зависит безопасность и долговечность всей электропроводки в квартире. Помните, что любые работы с электричеством не прощают ошибок. Если вы не уверены в своих силах, лучше обратиться к квалифицированному электрику. Однако, при должном усердии, изучении пошаговой инструкции, тщательной диагностике электросети и строгом соблюдении всех правил, вы сможете выполнить монтаж проводки самостоятельно, обеспечив надежное и безопасное электроснабжение вашего дома на долгие годы.
