Разводка электрики в квартире – это один из самых ответственных и сложных этапов ремонта. От качества выполнения этих работ напрямую зависит безопасность жильцов, функциональность бытовой техники и комфорт проживания. Несмотря на то, что многие предпочитают доверять электромонтаж профессионалам, часть владельцев жилья решается выполнить монтаж электрики своими руками. Это позволяет сэкономить значительную сумму, но требует глубоких знаний, аккуратности и строгого соблюдения правил электробезопасности. В этой статье мы представим подробную инструкцию по электрике, которая поможет вам правильно спланировать и реализовать электропроводку в квартире, обеспечив надежность и безопасность вашей электрической сети. Помните: работа с электрическим током потенциально опасна, и при малейших сомнениях лучше обратиться к квалифицированным специалистам.
Подготовка к монтажу электрики: Планирование и безопасность
Прежде чем приступать к каким-либо работам, необходимо тщательно спланировать каждый шаг и обеспечить максимальную электробезопасность.
1. Отключение электроэнергии
Это самое главное правило! Все работы с электропроводкой должны проводиться только при полностью обесточенной квартире. Убедитесь, что вводной автоматический выключатель в вашем распределительном щите (в квартире или на лестничной площадке) отключен. Для дополнительной уверенности можно проверить отсутствие напряжения с помощью тестера напряжения.
2. Разработка схемы электропроводки
Подробная схема электропроводки – это ваш основной рабочий документ. Без нее невозможно правильно выполнить монтаж. Электросхема должна содержать:
- План квартиры: Точное расположение стен, дверей, окон.
- Расположение электроустановочных изделий: Отметьте, где будут находиться розетки, выключатели, светильники. Учитывайте планировку мебели и расположение бытовых электроприборов.
- Разделение на группы: Разделите все потребители на отдельные электрические цепи (группы). Это позволит равномерно распределить нагрузку и облегчит поиск неисправностей. Типичные группы:
- Освещение (можно разделить на несколько групп по комнатам).
- Розетки общего назначения (покомнатно).
- Мощные приборы (духовой шкаф, варочная панель, стиральная машина, кондиционер, бойлер) – каждый на отдельной линии.
- Розетки в ванной комнате (обязательно через УЗО).
- Трассировка кабелей: Прорисуйте пути прокладки кабелей от распределительного щита до каждой розетки, выключателя и светильника. Отметьте места расположения распределительных (распаячных) коробок.
- Выбор кабелей и защитного оборудования: Укажите тип и сечение кабеля для каждой линии, а также номиналы автоматических выключателей и УЗО (или ДИФ-автоматов) в распределительном щите. Используйте только медные кабели, например, ВВГнг (негорючий).
3. Подбор материалов и инструмента для электрика
Материалы:
- Кабели (ВВГнг необходимого сечения: 1.5 мм² для освещения, 2.5 мм² для розеток, 4-6 мм² для мощных приборов).
- Подрозетники (для скрытой проводки) или накладные коробки (для открытой).
- Распределительные коробки (для скрытой или открытой проводки).
- Розетки, выключатели, светорегуляторы.
- Электрощит с автоматическими выключателями, УЗО/ДИФ-автоматами, шинами заземления и ноля.
- Клеммники (WAGO, СИЗы) для соединения проводов.
- Гофротруба (для защиты кабелей в штробах и стяжке).
- Крепеж (скобы, дюбель-хомуты).

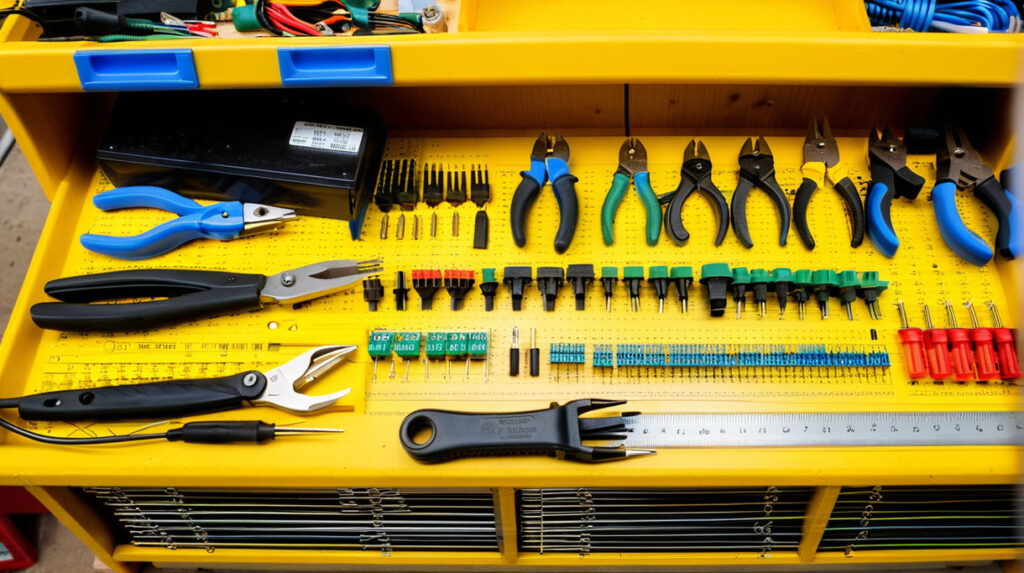

Инструмент для электрика:
- Перфоратор со штроборезом (или болгарка с алмазным кругом), бур для подрозетников.
- Плоскогубцы, кусачки, стриппер (для снятия изоляции).
- Отвертки (крестовые, шлицевые, индикаторная).
- Тестер напряжения (обязательно!), мультиметр.
- Уровень, рулетка, карандаш.
- Монтажный нож.
Этапы монтажа электрики в квартире
После тщательной подготовки можно приступать к основным электромонтажным работам.
1. Разметка
Перенесите схему электропроводки на стены. Отметьте места установки электрошкафа, розеток, выключателей, светильников, распределительных коробок. Прочертите линии, по которым будут проходить кабельные трассы. Соблюдайте правила расположения трасс: строго вертикально или горизонтально, на расстоянии не менее 15 см от потолка и пола, 10 см от дверных и оконных проемов.
2. Штробление и подготовка отверстий
Используя перфоратор со штроборезом (или болгарку), выполните штробы по намеченным линиям. Для подрозетников и распределительных коробок высверлите круглые отверстия соответствующего диаметра. Глубина штробы должна быть достаточной для полного скрытия кабеля в гофротрубе. Важно: в несущих стенах штробление вертикальных борозд строго ограничено или запрещено. В таких случаях кабели прокладывают по полу, потолку или используют накладной способ монтажа.
3. Монтаж подрозетников и распределительных коробок
Установите подрозетники и распределительные коробки в подготовленные отверстия. Зафиксируйте их алебастром или специальным раствором. Убедитесь, что они установлены ровно и на нужной глубине.
4. Прокладка кабеля
Начинайте прокладку кабеля от электрошкафа. Кабели прокладываются в штробах, желательно в гофротрубе. Это обеспечит дополнительную защиту от механических повреждений и облегчит замену кабеля в будущем. Кабель должен быть зафиксирован в штробе монтажными скобами или алебастром. Оставьте запас кабеля (10-15 см) у подрозетников, распределительных коробок и в электрощитке для удобства подключения.
5. Монтаж распределительного щита
Установите корпус распределительного щита в подготовленное место. Смонтируйте на DIN-рейки автоматические выключатели, УЗО или ДИФ-автоматы. Подключите к ним соответствующие шины заземления (PE) и ноля (N).
6. Распайка и подключение проводов
Это самый ответственный этап, требующий внимательности и аккуратности.
- В распределительных коробках: Снимите изоляцию с концов проводов (3-5 см). Соедините провода строго по схеме с помощью клеммников (WAGO, СИЗы). Избегайте скруток, особенно из разнородных металлов. Скрутки ненадежны и могут стать причиной перегрева. Зачищенные концы проводов должны быть полностью скрыты в клеммнике.
- В подрозетниках: Оставьте запас провода для подключения розеток и выключателей.
- В электрощитке: Подключите все кабельные линии к соответствующим автоматическим выключателям, УЗО и шинам заземления/ноля. Строго соблюдайте фазировку: фаза (коричневый, белый, черный) к фазе, ноль (синий) к нолю, заземление (желто-зеленый) к заземлению. Убедитесь в надежности всех подключений.
7. Проверка и тестирование
После завершения прокладки и подключения всех проводов, но до заделки штроб, необходимо провести тщательную проверку:
- Визуальный осмотр: Убедитесь в отсутствии повреждений изоляции, правильности соединений, надежности крепления.
- Прозвонка цепей: С помощью мультиметра или тестера напряжения проверьте отсутствие коротких замыканий между фазой, нолем и заземлением на каждой линии. Также проверьте целостность каждой жилы.
- Тестирование УЗО: После подачи напряжения (на короткое время) проверьте работоспособность УЗО с помощью кнопки «Тест».
Только после успешного завершения всех проверок можно приступать к заделке штроб и оштукатуриванию стен.
8. Установка розеток, выключателей и светильников
После завершения чистовой отделки стен устанавливаются механизмы розеток и выключателей в подрозетники, а затем крепятся декоративные рамки и панели. Подключаются светильники. На этом этапе квартира полностью готова к эксплуатации электрической сети.
Важные правила электробезопасности
Работа с электричеством требует максимальной осторожности. Соблюдайте следующие правила:
- Всегда отключайте электричество: Перед началом любых работ с проводкой убедитесь, что напряжение отсутствует. Используйте тестер напряжения.
- Используйте качественные материалы: Экономия на кабелях, автоматах и УЗО недопустима. Выбирайте продукцию известных производителей.
- Правильное заземление: Современная электропроводка должна быть трехпроводной (фаза, ноль, заземление). Заземление – это ваша основная защита от поражения электрическим током.
- Правильное сечение кабеля: Недопустимо использовать кабель меньшего сечения, чем требуется по расчету нагрузки. Это приведет к перегреву и возгоранию.
- Надежные соединения: Слабые контакты – причина нагрева, искрения и пожара.
- Защита от влаги: В ванных комнатах и других влажных зонах используйте розетки и выключатели с высокой степенью защиты (IP44 и выше).
- Не перегружайте сеть: Не подключайте к одной розетке или одной линии слишком много мощных электроприборов.
- Не рискуйте: Если вы не уверены в своих силах или столкнулись с проблемой, которую не можете решить, немедленно прекратите работы и вызовите квалифицированного электрика.
Заключение
Разводка электрики в квартире своими руками – это сложный, но выполнимый проект, требующий тщательного планирования, аккуратности и строгого соблюдения правил электробезопасности. От правильной схемы электропроводки, выбора качественных проводов, надежного распределительного щита с автоматическими выключателями и грамотного заземления зависит не только комфорт, но и безопасность вашего дома. Следуя этой инструкции по электрике, вы сможете проложить кабель, выполнить распайку и обеспечить надежное функционирование всех электрических цепей. Помните, что каждый этап, от монтажного плана до установки розеток и выключателей, должен быть выполнен с максимальной ответственностью и вниманием к деталям. Ваша электроустановка должна быть безупречной.
