Электропроводка в квартире – это не просто набор проводов, а сложная и жизненно важная система, от правильности проектирования и монтажа которой зависит комфорт, безопасность и функциональность вашего жилья. Неграмотная электросхема или некачественный электромонтаж могут стать причиной коротких замыканий, возгораний, поражений электрическим током и постоянных неудобств в быту. Поэтому к созданию электрической сети в квартире необходимо подходить со всей ответственностью, тщательно планируя каждый этап, от разработки схемы до выбора компонентов. В этой статье мы подробно рассмотрим основные принципы устройства электропроводки, этапы ее разводки, ключевые элементы и правила электробезопасности, чтобы вы могли грамотно подойти к вопросу организации электроснабжения в вашем доме.
Основы электропроводки: От вводного кабеля до розетки
Современная электропроводка в квартире – это разветвленная система, которая начинается от вводного кабеля, поступающего из общедомовой сети, и заканчивается розетками, выключателями и осветительными приборами. Ее сердце – электрощит, где происходит распределение нагрузки и защита от перегрузок и коротких замыканий.
Основные элементы электрической сети:
- Вводный кабель: Поступает в квартиру из подъездного щитка или с улицы.
- Электрощит (распределительный щиток): Место концентрации всех защитных устройств и коммутационных аппаратов. Здесь происходит распределение фаз, ноля и заземления по потребителям.
- Автоматические выключатели (автоматы): Защищают отдельные группы потребителей или всю сеть от перегрузок и коротких замыканий.
- Устройства защитного отключения (УЗО) и дифференциальные автоматы (ДИФ-автоматы): Защищают человека от поражения электрическим током при утечке тока.
- Кабельные трассы: Пути прокладки проводников по стенам, полу, потолку.
- Распределительные коробки: Места соединения проводников для разветвления электропроводки по группам потребителей.

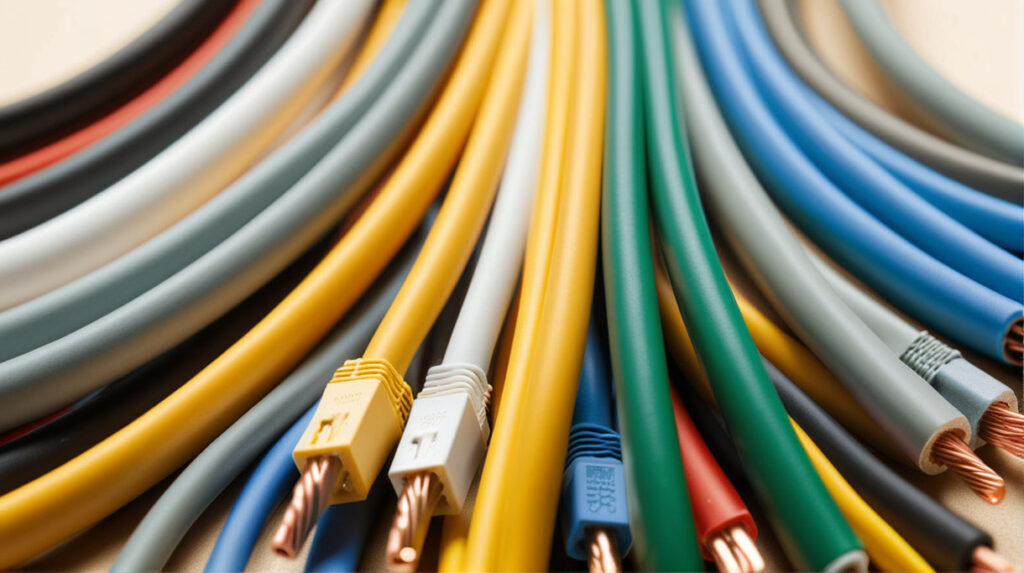

- Проводники (кабели и провода): Непосредственно передают электрический ток. Состоят из токопроводящих жил и изоляции.
- Розетки: Точки подключения электроприборов.
- Выключатели: Устройства для управления освещением.
- Осветительные приборы: Лампы, люстры, светильники.
Разработка схемы электропроводки: Проект – основа безопасности
Первый и самый важный шаг в организации электропроводки – это разработка подробной электросхемы. Отсутствие продуманного проекта часто приводит к ошибкам, перегрузкам и, как следствие, к необходимости переделок или даже аварийным ситуациям.
Этапы разработки электросхемы:
- Определение мест расположения потребителей: Начертите план квартиры и отметьте на нем расположение всей крупной бытовой техники (холодильник, стиральная машина, духовой шкаф, кондиционеры), а также предполагаемые места для розеток, выключателей, светильников. Учитывайте расстановку мебели.
- Зонирование и распределение нагрузки: Разделите все потребители на группы (контуры). Это необходимо для равномерного распределения нагрузки и удобства обслуживания. Типичные группы:
- Освещение (отдельно для каждой комнаты или несколько комнат на одну группу).
- Розетки общего назначения (покомнатно).
- Мощные электроприборы (духовой шкаф, варочная панель, стиральная машина, кондиционер, бойлер) – для каждого прибора желательно выделить отдельную линию.
- Розетки в ванной комнате (обязательно через УЗО).
- Кухонные розетки (часто выделяют несколько групп из-за большого количества приборов).
Такое распределение нагрузки позволяет избежать перегрузок на одной линии и обеспечивает локальное отключение приборов без обесточивания всей квартиры.
- Выбор сечения проводников: Для каждой группы потребителей необходимо правильно подобрать сечение кабеля (жилы). Это зависит от суммарной мощности подключаемых приборов. Чем больше мощность, тем толще должен быть проводник. Например, для освещения обычно достаточно кабеля сечением 1.5 мм², для розеток – 2.5 мм², а для мощных электроприборов – 4 мм² и более. Используйте медные силовые кабели, предпочтительно ВВГнг (негорючий).
- Выбор автоматических выключателей и УЗО: Для каждой группы необходимо подобрать автоматический выключатель соответствующего номинала (ампеража), который будет срабатывать при превышении допустимой нагрузки на линии. УЗО подбираются по току утечки (обычно 30 мА для розеток, 10 мА для ванной). Дифференциальные автоматы совмещают функции автомата и УЗО.
- Прорисовка схемы: На плане квартиры прорисуйте все кабельные трассы от электрощита до каждой розетки, выключателя, светильника, а также места расположения распределительных коробок. Укажите тип кабеля, номиналы автоматов и УЗО. Это и будет ваша электросхема.
Электромонтажные работы: От штробления до подключения
После разработки схемы можно приступать к электромонтажным работам. Их последовательность также важна.
1. Разметка
На стенах, потолке и полу точно по схеме наносятся отметки для будущих кабельных трасс, мест установки подрозетников, распределительных коробок, электрощита.
2. Штробление и сверление
По разметке выполняются штробы (канавки) в стенах для скрытой прокладки кабелей. Сверлятся отверстия для подрозетников и распределительных коробок. В несущих стенах штробление запрещено или строго регламентировано, поэтому в таких случаях кабели прокладывают по потолку, полу или используют наружную проводку.
3. Прокладка кабельных трасс
Кабели прокладываются в штробах. Для дополнительной защиты и удобства замены кабелей в будущем рекомендуется использовать гофротрубу. Кабели крепятся к стене специальными скобами или алебастром. Важно избегать излишних пересечений и перегибов.
4. Установка подрозетников и распределительных коробок
В подготовленные отверстия устанавливаются подрозетники (монтажные коробки для розеток и выключателей) и распределительные коробки. В распределительных коробках будут выполняться все соединения проводников.
5. Монтаж электрощита
Установка электрошкафа (распределительного щитка) на выбранном месте. В нем монтируются DIN-рейки для автоматических выключателей, УЗО, клеммные колодки для фазы, ноля и заземления.
6. Соединение проводников
Это очень ответственный этап. В распределительных коробках проводники соединяются между собой. Для этого используются клеммники (WAGO, СИЗы), пайка или сварка. Скрутки, особенно из разнородных металлов, крайне нежелательны из-за ненадежности и опасности перегрева. Все соединения должны быть тщательно изолированы.
7. Подключение к электрощиту
Все проложенные кабельные линии подключаются к соответствующим автоматическим выключателям и УЗО в электрощитке. Важно строго соблюдать фазировку: фаза к фазе, ноль к нолю, заземление к заземлению.
8. Тестирование и проверка
После завершения монтажа обязательно проводится тестирование электропроводки:
- Проверка целостности изоляции.
- Измерение сопротивления изоляции (выполняется специалистами).
- Проверка правильности подключения фаз, ноля, заземления.
- Тестирование работы автоматических выключателей и УЗО.
Только после успешного прохождения всех тестов можно подключать систему к общей электрической сети.
9. Установка розеток, выключателей, светильников
Эти работы выполняются уже на этапе чистовой отделки. Розетки и выключатели подключаются к выведенным из подрозетников проводам. Монтируются светильники.
Важные аспекты электробезопасности
Электробезопасность – это приоритет номер один при работе с электричеством. Игнорирование правил может привести к трагическим последствиям.
- Заземление: Обязательное условие для современной электропроводки. Заземляющий проводник должен быть проложен к каждой розетке и всем металлическим корпусам электроприборов.
- Автоматические выключатели и УЗО/ДИФ-автоматы: Их наличие и правильный подбор – ключевые элементы защиты от перегрузок, коротких замыканий и поражения током.
- Качественные проводники: Используйте только медные кабели с соответствующим сечением и двойной изоляцией. Не допускайте использования алюминиевых проводов в скрытой проводке.
- Надежные соединения: Все соединения должны быть выполнены качественно и надежно. Плохой контакт – причина нагрева и возгорания.
- Защита от влаги: В помещениях с повышенной влажностью (ванная, санузел, кухня) розетки и выключатели должны иметь соответствующую степень защиты (IP-класс).
- Доступность: Распределительные коробки и электрощит должны быть доступны для обслуживания.
- Профессионализм: Если вы не обладаете достаточными знаниями и опытом, доверьте электромонтажные работы квалифицированным специалистам.
Распределение нагрузки и резерв мощности
При проектировании электропроводки важно правильно рассчитать распределение нагрузки. Не стоит подключать все мощные электроприборы на одну линию. Это приведет к постоянному срабатыванию автоматов. Также рекомендуется предусмотреть небольшой резерв мощности на каждую группу для будущих электроприборов.
Пример расчета: если вы планируете подключить на одну линию несколько розеток, к которым в сумме могут быть подключены приборы общей мощностью 3 кВт, то вам потребуется кабель сечением 2.5 мм² и автоматический выключатель номиналом 16 А. Для варочной панели мощностью 7 кВт понадобится кабель 6 мм² и автомат 32 А.
Заключение
Электропроводка в квартире – это сложная, но крайне важная инженерная система, требующая внимательного и профессионального подхода. От правильной схемы и разводки, выбора качественных проводников, надежного электромонтажа и грамотной токовой защиты зависит не только комфорт, но и электробезопасность вашего дома. Тщательное планирование, правильное распределение нагрузки, использование автоматических выключателей, УЗО и заземления, а также соблюдение всех норм и правил – залог долговечной и безопасной электрической сети. Не экономьте на электромонтажных работах и материалах, ведь это инвестиция в ваше спокойствие и безопасность на долгие годы. Если вы не уверены в своих силах, всегда обращайтесь к квалифицированным электрикам, которые выполнят электроустановку в соответствии со всеми требованиями.
